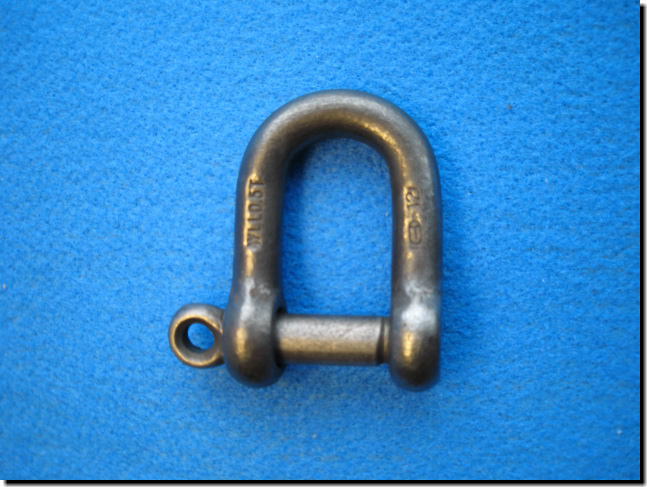

捻込シャックル

呼 び 使用荷重
(t)
内 径 寸 法 計算重量
(kg)
長 さ
0.12 22 13 0.022
0.23 29 17 0.046
0.3 32 18 0.072
12 0.5 40 24 0.160
16 0.8 52 32 0.435
19 1.0 64 38 0.700
22 1.5 75 44 1.12
25 2.0 83 50 1.69
28 2.5 97 56 2.39
32 3.2 102 64 3.60
38 4.5 125 76 6.24
45 6.5 140 85 10.0
50 150 90 14.0

※メッキ製品の場合、6〜28oはデンキメッキと溶融亜鉛メッキ(ドブメッキ)があります。
